称重给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求（如图1）。

可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。它可以采用两种运行方式：自动方式和半自动/手动方式。
自动方式

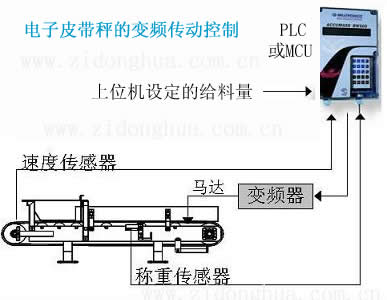

图1：称重给料机工作原理示意图

2.1.2 系统的组成

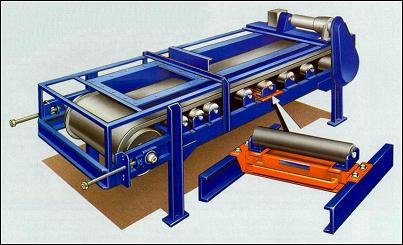

图2：称重给料机的组成示意图

称重给料机系统主要包括：秤架（包括安装支架）、称重传感器、速度传感器、手动挂码校验装置、防跑偏措施、头部刮板、内清扫、拉紧装置、配料秤的密封罩、支撑架、胶带、托辊、辊筒、结构件（卸料端带有衬板的卸料漏斗、拖料端带拖料漏斗及手动调节门等）、变频调速电机、接线盒及连接电缆（称重传感器之间）、通讯连接设施（称重给料机系统）、数字显示表、标定及调校设施、成套仪表盘等（如图2）。
称重给料机的核心部分是皮带秤（如图3）。皮带秤的主要组成由秤架、积算仪和速度传感器组成；而称重给料机系统的结构特点和精度主要由皮带秤的设计结构决定。

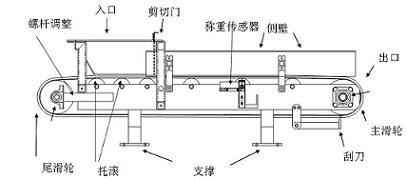

图3：皮带秤是称重给料机的核心部分

2.2 技术特点
称重给料机在皮带秤的秤架结构、积算仪以及称重给料机的整体设计上都具有它的特点。WF1200系列给料机使用的是MSI直接承重式秤架结构和BW500积算仪，这种秤秤架结构简化了称重给料机的称重结构, 降低称重系统的无效载荷, 提供合适的量程和灵敏度, 对于小流量称重有_的优势。
2.2.1 秤架结构特点
皮带秤秤架部分的设计是很具有特色的，与一般常用的杠杆式秤架设计不同，它采用了被称为“三无”的直接承重式秤架结构，即：无杠杆、无支点、无平衡重（如图4），也_是没有称重承载器。这种设计带来的好处是显而易见的：
维护方便
在秤架上没有杠杆支点，没有可动部件，也不存在诸如支点磨损等问题。杠杆式秤架秤体大，水平面方向的表面积大，大面积积灰需经常清扫，否则会引起零点变化，而直接承重式秤架尺寸短小，水平方向的表面积更小，积灰量很小，积灰引起零点变化也小，可无需经常清扫。

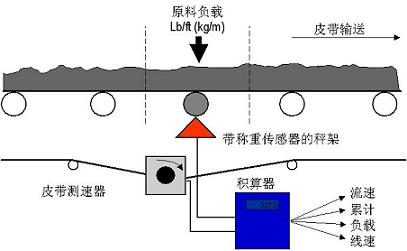

图4：直接承重式秤架原理示意图

秤架结构简单
直承式秤架结构_了物料的重量通过称量托辊组直接加在称重传感器上，皮重、料重一起称，所以秤架结构非常简单，重量也非常轻。
Ø 秤架具有模块化特点，通用性好
秤架结构不仅简单，对不同宽度皮带来说零部件的通用性也比较好，除了静态梁、动态梁的宽度相应变化外，其余部分几乎是一样的。同时，模块化设计结构大大减少了维修和更换备件的工作量和成本。
Ø 秤架_度高
由于采用的是高_度_产品三梁平行四边形称重传感器，能_避免皮带与托棍间摩擦产生的水平力对皮带秤精度的的影响，，其重复性是0.01%，非线性和滞后均为0.02%。这样的高_度对于称重给料机的名义_度0.5%来说不仅足够，而且还有余地。因为采用直接承重式结构，也相应减少了因这些部件带来的测量_度损失和在物料输送过程中机械震动给称量系统带来的干扰。
