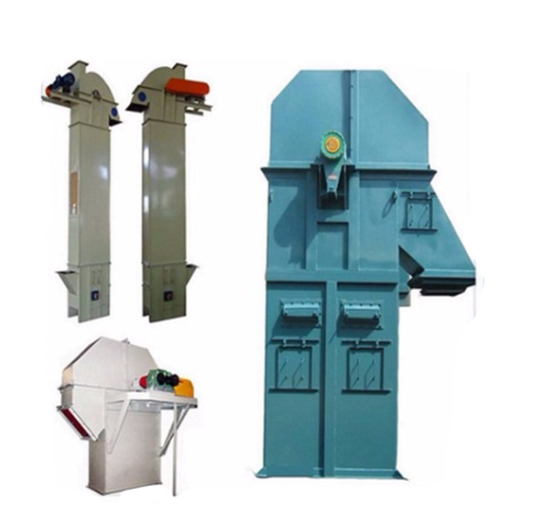

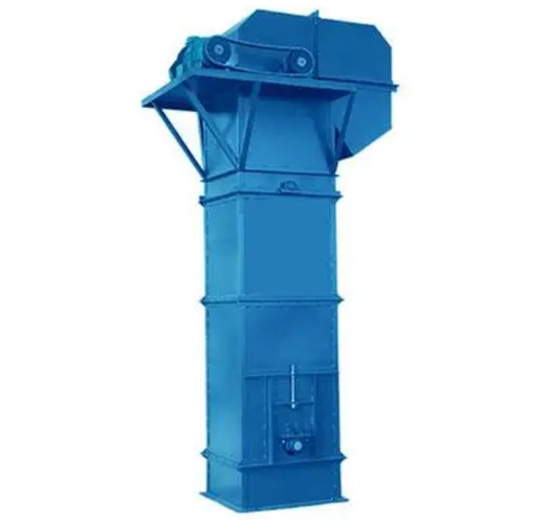

HL斗式提升机的简介
HL斗式提升机适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度,并随需选择提升高度;料斗为我公司自行设计制造,PP_料斗使该型斗式提升机使用更加广泛,所有尺寸均按照实际需要设计制造,为配套立式包装机,电脑计量机设计,适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料,可通过包装机的信号识别来控制机器的自动停启。斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。分为环链、板链和皮带三种。

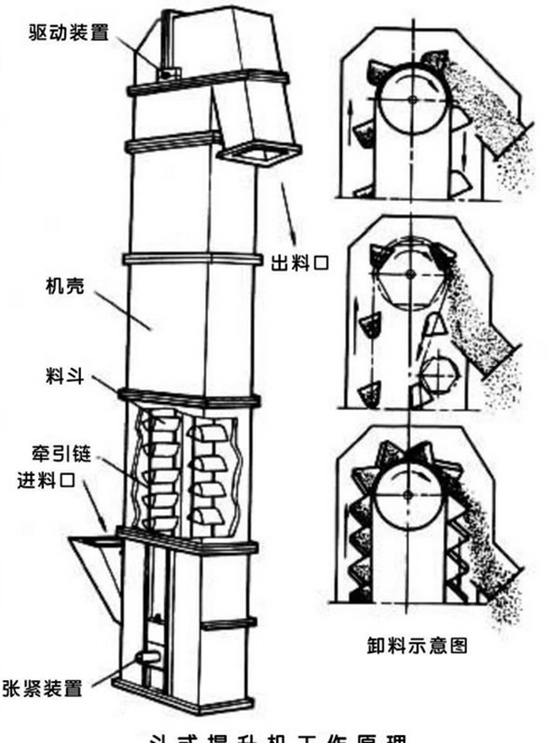

HL斗式提升机的工作原理
HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。
HL斗式提升机技术参数
斗式提升机型号 | HL-300 | HL-400 |
S制法 | Q制法 | S制法 | Q制法 |
输送量 | m3/h | 28 | 16 | 47.2 | 30 |
料 斗 | 容量 | kg | 52 | 44 | 10.5 | 10 |
斗距 | mm | 500 | 500 | 600 | 600 |
运行部份(料斗牵引链条)每公斤重 | kg/m | 24.8 | 24 | 29.2 | 28.3 |
牵引链条 | 型式 | | 链造环形链 |
圆钢直径 | mm | 18 | 18 |
节距 | mm | 50 | 50 |
破断强度 | kg | 12800 | 12800 |
料斗运行速度 | m/s | 1.25 | 1.25 |
传动链轮轴转数 | r/min | 37.5 | 37.5 |
