转鼓造粒机内部结构图文解读-豹牌

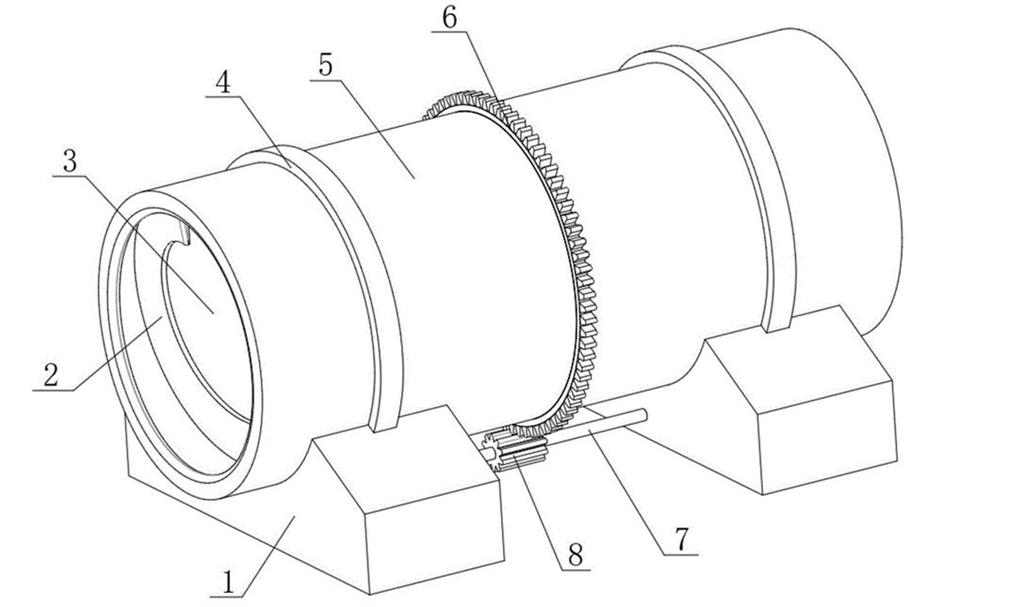

【转鼓造粒机内部结构】



1 托架部分：转鼓造粒机整个机体转动部分都由托架支撑，受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成，并通过了严格的质量控制和特殊的工艺要求，已达到本机所使用的目的。除此外更重要的是固定在架子上的拖轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用防腐、耐磨材料，大大提高了本机的使用寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩，便于装卸运输。
2 传动部分：整台造粒机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用槽钢焊接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO国家免检产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机于主轴工作部分，采用尼龙注销联接器相咬合传递驱动。
3 大齿圈：固定在机体上，与传动小齿轮相齿合，相向带动机体工作，其采用高科技耐磨材料，使本机使用寿命更长。
4 滚带：固定于机体两侧，以支撑整个机体。
5 机体部分：整台复合肥设备造粒机重要的是机体部分，其采用中碳钢板焊接而成，内置特殊的橡胶衬板或耐酸不锈钢衬板，实现里自动除疤，脱瘤，取消了传统的刮刀装置，并通过严格的质量控制和特定的工艺要求，以达到本机所使用的目的。
