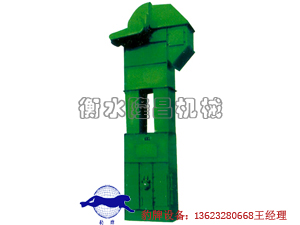

TD型斗式提升机具有规格多输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照了_标准和国外_标准)。
TD系列斗式提升机产品概述:
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度_40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不_60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
TD型斗式提升机具有以下特点:
1、输送量大,相同斗宽的TD型与D型相比,输送量增大近一倍:
2、牵引件采用高强度橡胶输送带具有较高的抗拉强度,使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。
TD系列斗式提升机产品基本结构:

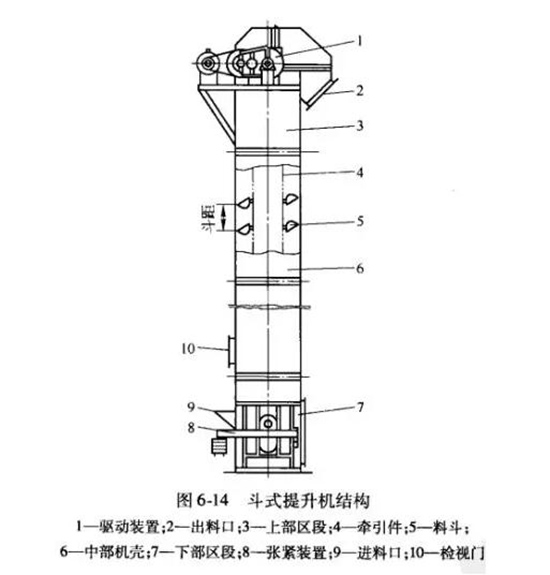

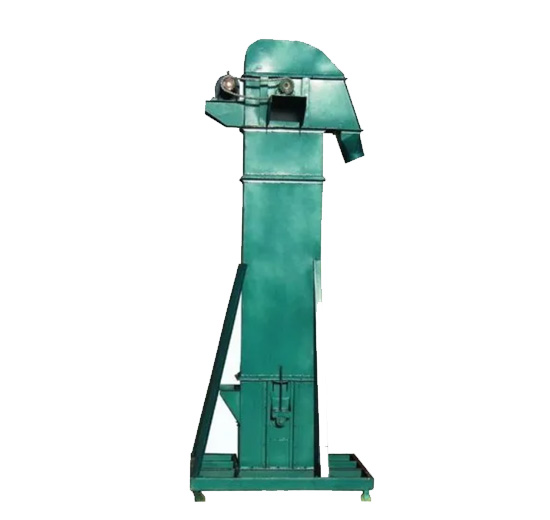

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为:TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。
TD系列斗式提升机主要特点:
1、提升范围广:本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。
2、密封性好,环境污染少。
3、驱动功率小,采用流入式喂料、诱导式卸料;采用大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此无效功率少。
4、使用寿命长:提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时_物料在喂料、卸料时少有撒落,减少了机械磨损。
5、提升高度高:提升机运行平稳,因此可达到较高的提升高度。
6、运行可靠性高:_的设计原理和制造工艺,_了整机运行的可靠性,无故障时间_2万小时。
TD系列斗式提升机技术参数表:
型号 | TD160 | TD250 | TD315 | TD400 |
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 |
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 |
带宽(mm) | 200 | 300 | 400 | 500 |
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 |
物料量大块(mm) | 25 | 35 | 45 | 55 |
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 |
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 |
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 |
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 |
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 |
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |
说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.斗提机料斗用途为:
浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
